服务简介

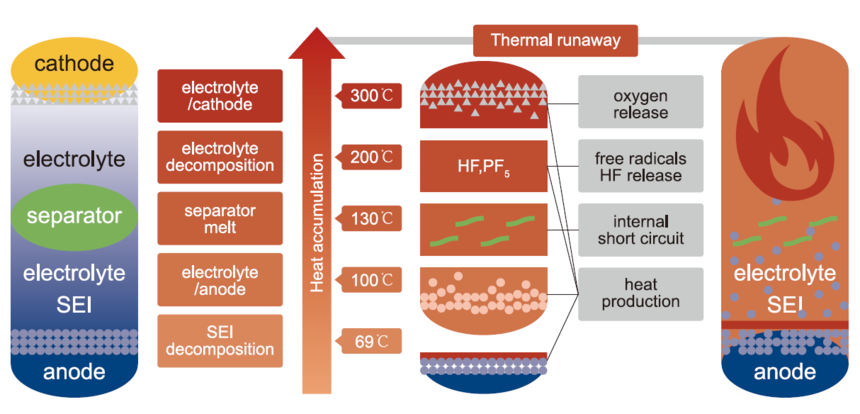

锂电池作为清洁高效的能源，在生产生活中广泛应用，但是其安全性问题备受关注。锂电池安全事故的本质是电池的热失控，包括电滥用、热滥用、机械滥用等原因引起的。单体电池上出现的热失控后会引发整个电池系统热失控蔓延，从而形成严重的事故。

常见的锂电池热安全测试评估内容包括：

测试案例

1.锂电池热失控行为测试

运用绝热加速量热仪开展HWS模式测试18650型锂电池（2000mAh）安全测试，如图1和2所示。结果表明，2000mAh锂电池起始分解温度为88.819℃，最大温升速率为102.836℃/min，绝热温升为308.523℃，最高温度为397.342℃。

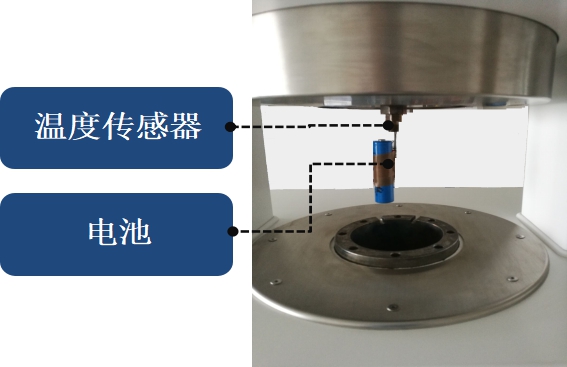

图1 2000mAh锂电池测试实验图。

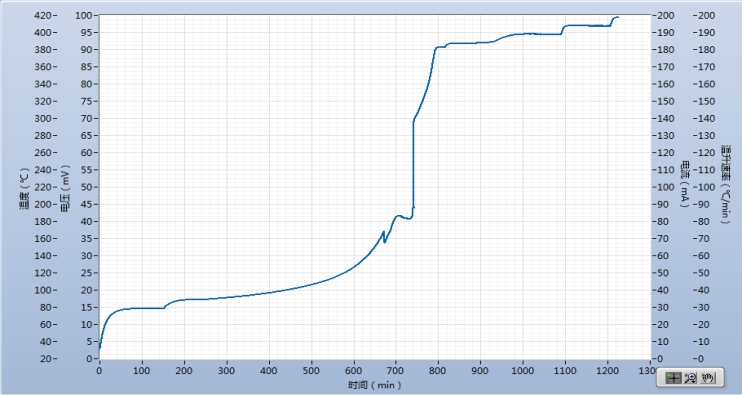

图2 2000mAh锂电池热失控时间-温度图。

以0.2C速率在绝热模式下对电池充放电，研究其热失控行为如图3和4所示。结果表明，锂电池在57.877℃开始反应，并逐渐达到热失控。

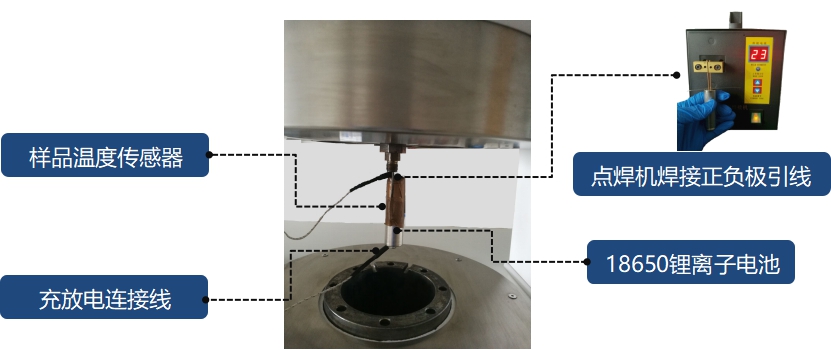

图3 充放电模式下4800mAh锂电池热失控行为测试。

图4 4800mAh锂电池热失控时间-温度-电压-电流图。其中蓝色为锂电池温度，黑色为电压，紫色为电流。

2 .软包电芯导热系数测试

如图5所示软包电芯热导系数测试，并与常规的测试方案进行结果比对见表2。

 图5 实际红外测温和传热反演温度对比。

左图为二维平面红外实测和传热反演温度差分布图，误差在±0.1 ℃范围内。右图为(0,0)坐标定红外实测温度序列和传热反演温度差曲线图。其中蓝线为反演温度，红点为实测温度。

表2 软包电芯导热系数测试结果
